Prensa de punção servo CNC
· Ampla aplicação: versátil no manuseamento de diversas necessidades de processamento de chapa, adaptável a requisitos complexos.
· Automatização e personalização: a torre multiestação suporta configurações personalizadas para satisfazer as diversas necessidades do cliente com um elevado nível de automatização.
Inquérito Agora
adicionar ao carrinho
··· Prensa de punção de torre CNC servo STON ···
Modelo: STSK-SF25/STSK-SF30/STSK-SF40
Força de perfuração: 25/30/40 toneladas
| Parameter | Unit | Remarks | ||||||
| Model | STSK-SF25/STSK-SF30/STSK-SF40 | |||||||
| Punching Force | 250（25）/300(30)/400(40) | KN(T) | ||||||
| Frame Structure | O-Type Closed Frame | |||||||
| Max Sheet Size for Single Positioning | X-Axis2500 Y-Axis1250/1500/2000/2500 | mm | Customizable to Non-Standard | |||||
| Max Sheet Thickness | 6 | mm | Based on Sheet Type | |||||
| Max Punching Diameter in a Single Stroke | φ88.9 | mm | Customizable to Non-Standard | |||||
| Max Punching Frequency | 1800 | hpm | ||||||
| Max Punching Hits | 800 | hpm | ||||||
| Number of Control Axes | 5(X、Y、T、C、R) | piece | ||||||
| Die Type | Long Guide 85 Series International Standard Die | |||||||
| Turret Station Distribution | 16A、11B、3C、2D(Including Rotary Stations1B、1C) | Standard | Customizable to Non-Standard | |||||
| Repositioning Cylinder | 2 | set | ||||||
| Number of Clamps | 3 | piece | ||||||
| Max Feeding Speed | X-Axis90 Y-Axis80 | m/min | ||||||
| Worktable Structure | Brush and Universal Ball Composite Work Surface | |||||||
| Max Turret Speed | 40 | rpm | ||||||
| Processing Precision | ±0.1 | mm | ||||||
| Max Load Capacity | 150 | Kg | ||||||
| Total Power Consumption | 5 | Kw | ||||||
| Air Source Pressure | 0.55 | Mpa | ||||||
| Power Supply | 380±5% | V | ||||||
| Overall Dimensions | 5000/5500/6500/7800×5200×2100 | mm | ||||||
Visão geral
•Aplicação ampla: versátil no manuseamento de diversas necessidades de processamento de chapa, adaptável a requisitos complexos.
• Automatização e personalização: a torre multiestação suporta configurações personalizadas para satisfazer as diversas necessidades do cliente com um elevado nível de automatização.
•Eficiência e precisão: a alta velocidade de perfuração e a alta precisão garantem uma produção suave e eficiente com o mínimo de erros.
• Eficiência energética: o sistema servo-acionado reduz o consumo de energia, otimiza os processos, minimiza o desperdício de material e aumenta a eficiência dos recursos.
Saiba mais
Demonstrações de socos
Casos de aplicação da indústria
-

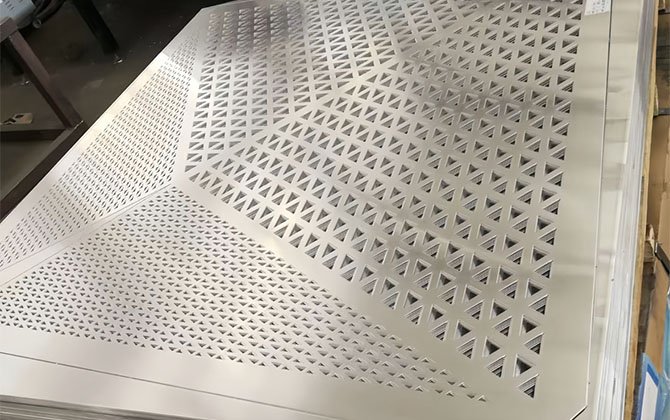

Painel lateral de mobiliárioAssista ao processo
-

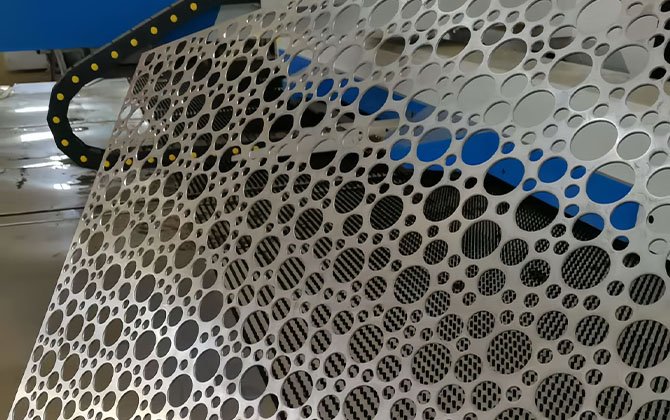

Parede de cortina estampada
Assista ao processo
-

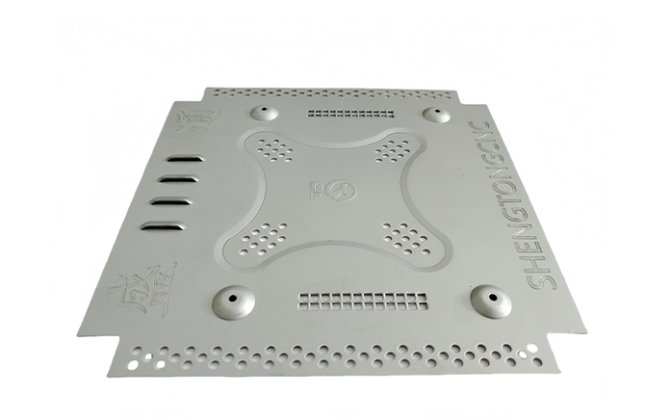

Amostra STON
Assista ao processo
-

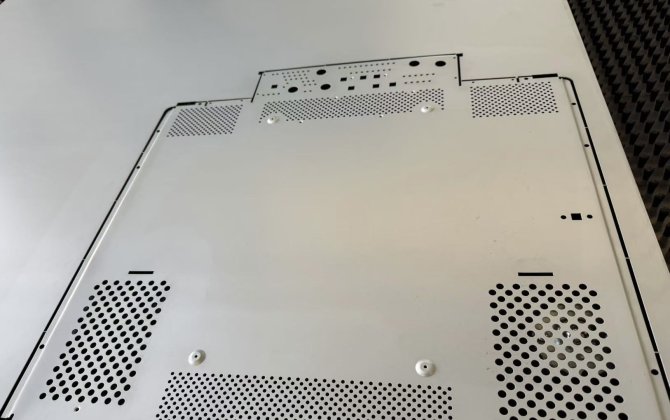

Equipamento médico
Assista ao processo
Apresentação de Caso
-

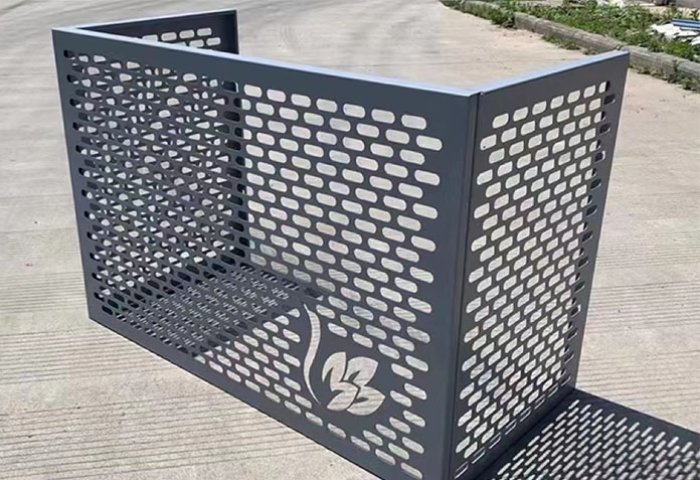

Armário de unidade de CA
-
Churrasqueiro
-
Muro de cortina de construção
-

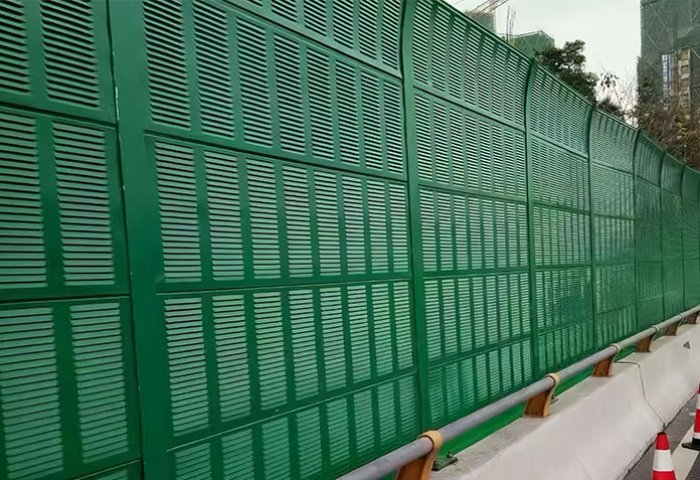

Barreira de som para autoestradas
-

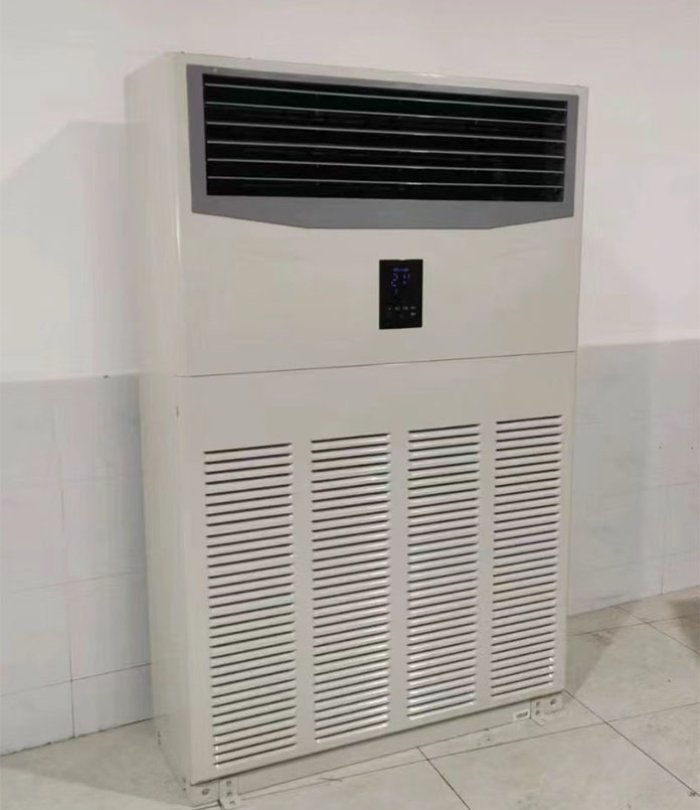

Ar condicionado
-

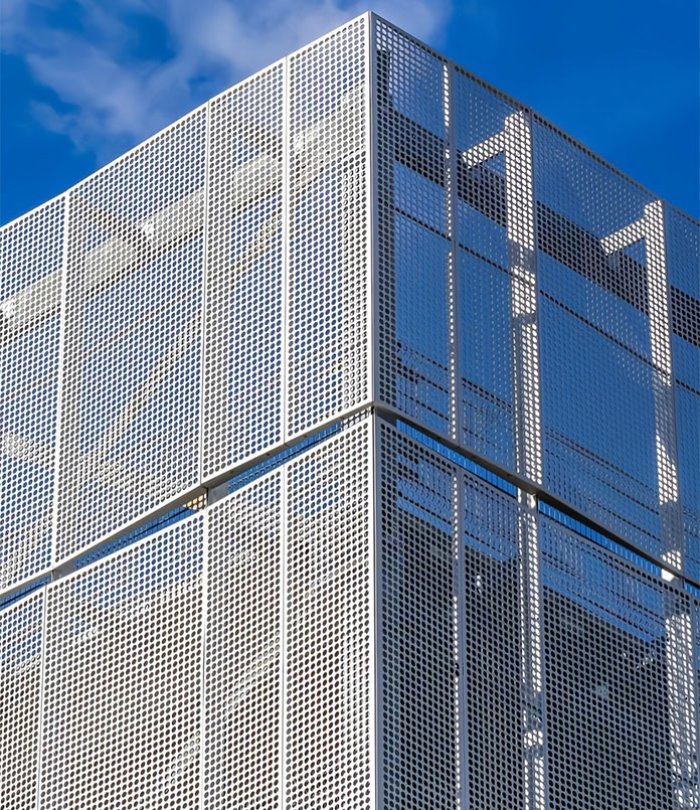

Painel de revestimento em alumínio
-

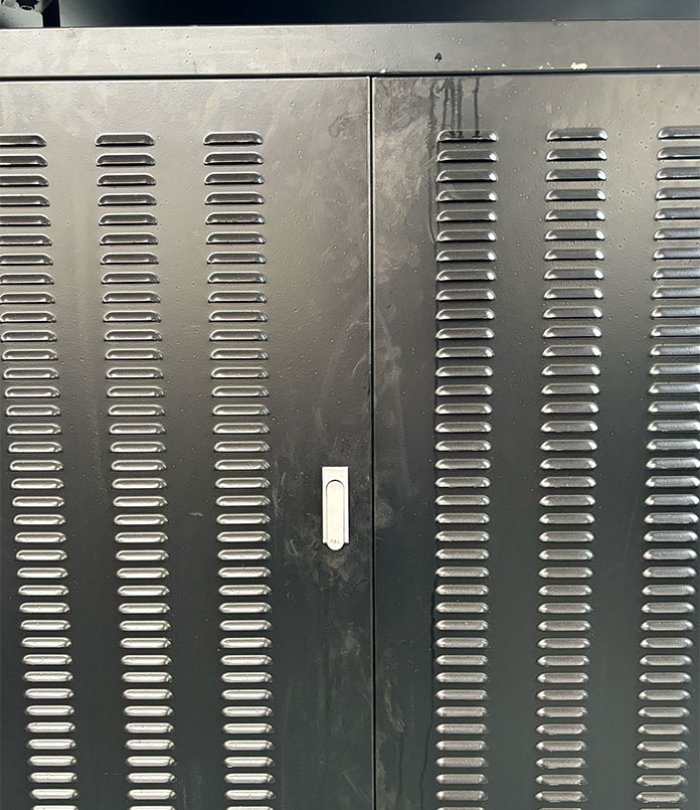

Gabinete de gabinete
-

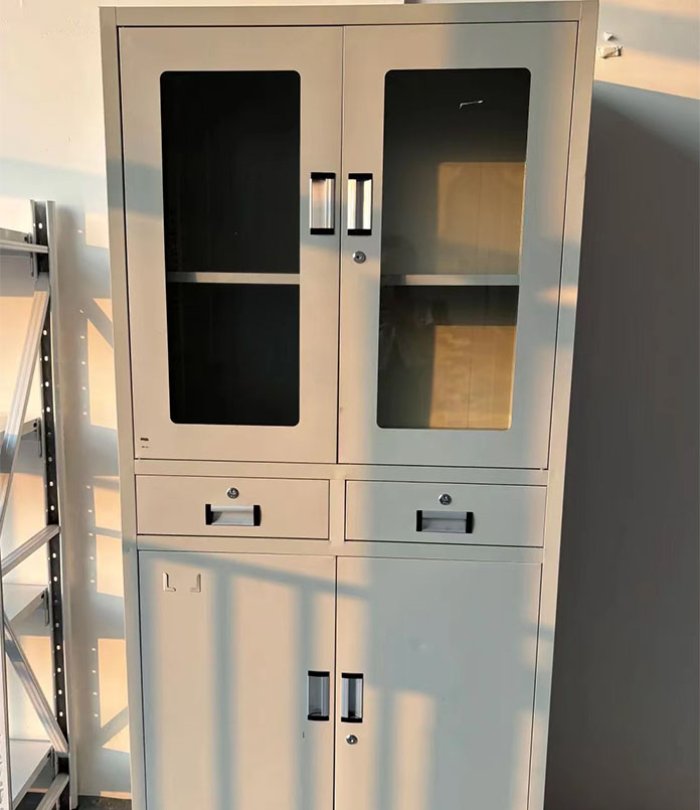

Armário de arquivo
··· Verifique a correspondência do seu setor ···
Introdução ao componente
-
01.

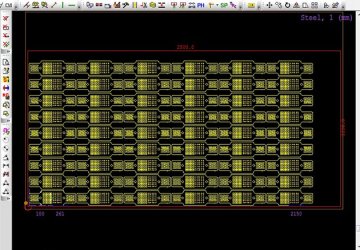

Sistema CNC
•Comunicação e controlo estáveis: placa-mãe importada e unidade servo de barramento RTEX da Panasonic, utilizando uma transmissão de loop totalmente fechado, garantindo sinais de controlo precisos e rápidos com perda de sinal minimizada.
• Transmissão de dados eficiente: o barramento RTEX permite uma troca de dados perfeita e monitorização em tempo real com fortes capacidades anti-interferência.
• Capacidade de atualização e compatibilidade: suporta atualizações de software e é compatível com vários sistemas de carga/descarga, garantindo flexibilidade para uma futura expansão do negócio.
-
02.

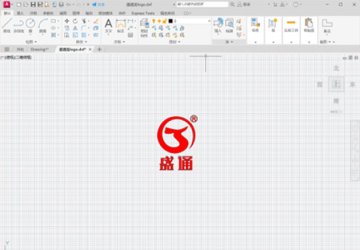

Sistema de programação
• Fácil de utilizar: a apresentação gráfica dos programas de processamento reduz os erros, é compatível com os sistemas G-code, CAD e CNCKad, e suporta a ligação multieixos para maior flexibilidade e eficiência.
•Gestão de parâmetros: corresponde e armazena os parâmetros automaticamente para uma fácil recuperação, melhorando significativamente a eficiência operacional.
-
03.

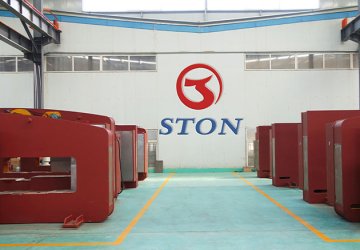

Estrutura do quadro
•Design de alta resistência: A estrutura fechada do tipo “O”, analisada por métodos de elementos finitos, garante uma elevada estabilidade e resistência à vibração.
• Maquinação de precisão: o recozimento a alta temperatura elimina a tensão interna, e os componentes-chave, como os carris-guia e os parafusos de avanço, são maquinados num único dispositivo, garantindo a precisão da montagem.
-
04.

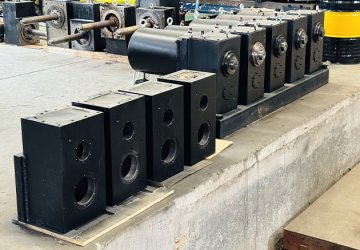

Conjunto de perfuração
•Eficiente e estável: o conjunto de punção selado patenteado evita fugas e está equipado com um motor servo de acionamento direto de alta potência, melhorando a velocidade de resposta da punção.
•Ajuste inteligente: o controlo de perfuração de rotação ajusta automaticamente os ângulos de rotação com base no processo, aumentando a eficiência da perfuração. O sistema de arrefecimento a óleo garante um funcionamento estável sob condições extremas.
-
05.

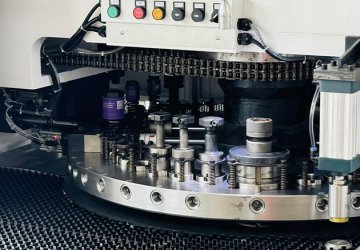

Mecanismo de Transmissão
•Elevada precisão e estabilidade: a torre é submetida a testes rigorosos para garantir planura, concentricidade e paralelismo. A transmissão de corrente dupla aumenta a estabilidade.
•Posicionamento preciso: o design de posicionamento do cilindro atualizado reduz o desgaste da luva lateral da torre, e o sistema de transmissão de engrenagem sem-fim proporciona um desempenho rápido, preciso e silencioso com elevada durabilidade.
-
06.

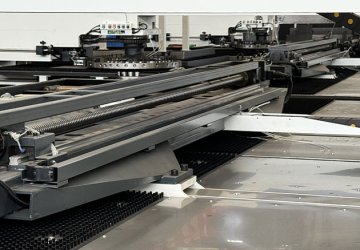

Sistema de alimentação
•Alimentação de alta precisão: os carris-guia integrados nos eixos X e Y e os parafusos de avanço garantem uma alimentação precisa. Os grampos pneumáticos são fáceis de operar e proporcionam uma fixação e alimentação estáveis.
•Sistema de lubrificação: A lubrificação automática multiponto garante a lubrificação completa de todas as peças móveis, reduzindo o desgaste.
