Prensa puncionadeira mecânica CNC
A puncionadora mecânica CNC STON oferece vantagens significativas, tais como eficiência energética, excelente estabilidade, elevada capacidade de tonelagem e preços competitivos. Está equipado com 32 estações de torre de série, incluindo 2 estações rotativas, permitindo diversas operações, como puncionamento e trefilação.
A Puncionadora Mecânica CNC combina a precisão da tecnologia de controlo numérico computorizado com a fiabilidade e durabilidade dos sistemas de acionamento mecânico.
Inquérito Agora
adicionar ao carrinho

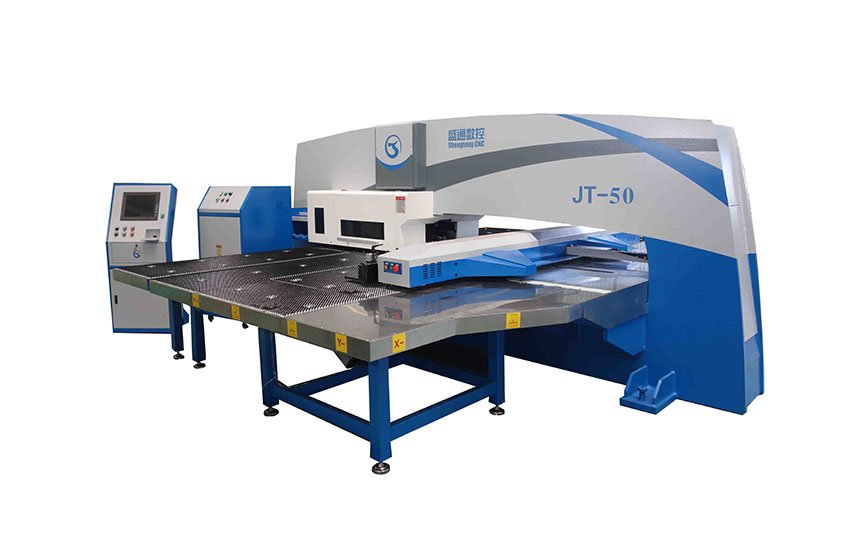

··· Prensa de punção de torre CNC mecânica STON ···
Modelo: STSK-JT30/STSK-JT50
Força de perfuração: 30/50 toneladas
| Parameter | Unit | Remarks | ||||||
| Model | STSK-JT30/STSK-JT50 | |||||||
| Punching Force | 300(30)/500(50) | KN(T) | ||||||
| Frame Structure | O-Type Closed Frame | |||||||
| Max Sheet Size for Single Positioning | X-Axis2500 Y-Axis1250/1500 | mm | Customizable to Non-Standard | |||||
| Max Sheet Thickness | 6 | mm | Based on Sheet Type | |||||
| Max Punching Diameter in a Single Stroke | φ88.9 | mm | Customizable to Non-Standard | |||||
| Max Punching Frequency | 280 | hpm | ||||||
| Max Punching Hits | 280 | hpm | ||||||
| Number of Control Axes | 4(X、Y、T、C) | piece | ||||||
| Die Type | Long Guide 85 Series International Standard Die | |||||||
| Turret Station Distribution | 16A、11B、3C、2D(Including Rotary Stations1B、1C) | Standard | Customizable to Non-Standard | |||||
| Repositioning Cylinder | 2 | set | ||||||
| Number of Clamps | 2 | piece | ||||||
| Max Feeding Speed | X-Axis90 Y-Axis80 | m/min | ||||||
| Worktable Structure | Brush and Universal Ball Composite Work Surface | |||||||
| Max Turret Speed | 40 | rpm | ||||||
| Processing Precision | ±0.1 | mm | ||||||
| Max Load Capacity | 150 | Kg | ||||||
| Total Power Consumption | 3 | Kw | ||||||
| Air Source Pressure | 0.55 | Mpa | ||||||
| Power Supply | 380±5% | V | ||||||
| Overall Dimensions | 5000/5500×5200×2100 | mm | ||||||

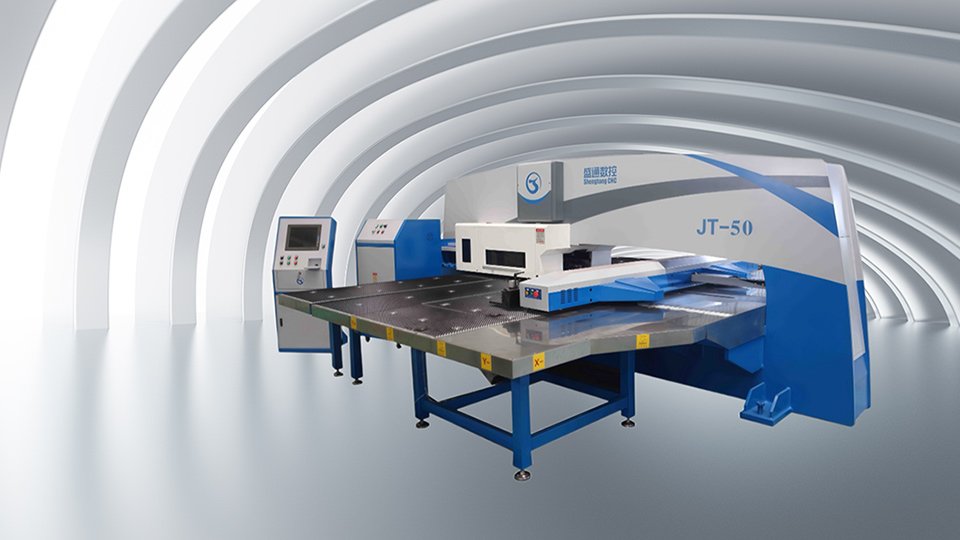

Visão geral
A puncionadora mecânica CNC STON oferece vantagens significativas, tais como eficiência energética, excelente estabilidade, elevada capacidade de tonelagem e preços competitivos. Está equipado com 32 estações de torre de série, incluindo 2 estações rotativas, permitindo diversas operações, como puncionamento e trefilação.
Saiba mais

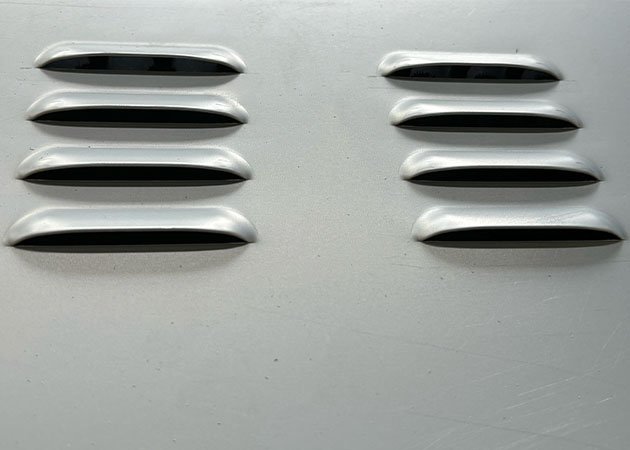

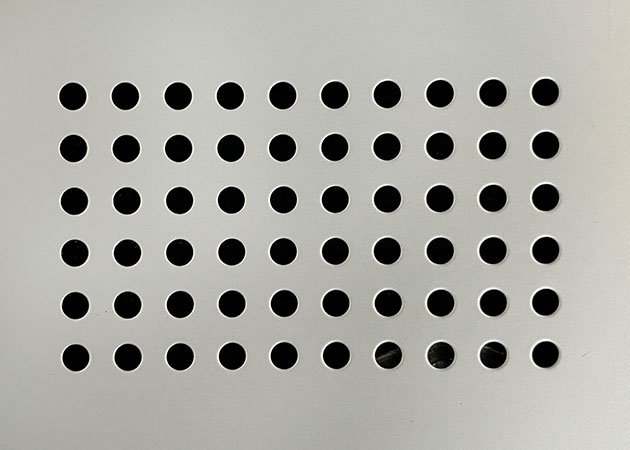

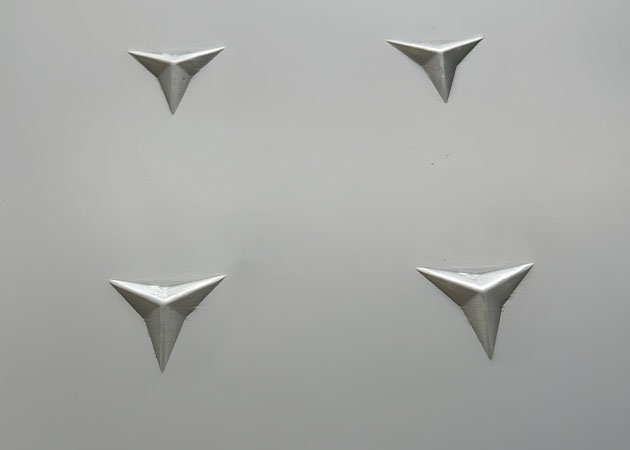

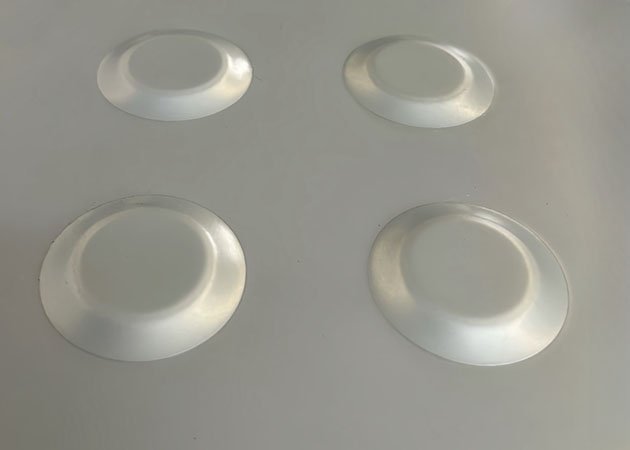

Demonstrações de socos
Casos de aplicação da indústria
-
Painel lateral de mobiliárioAssista ao processo
-

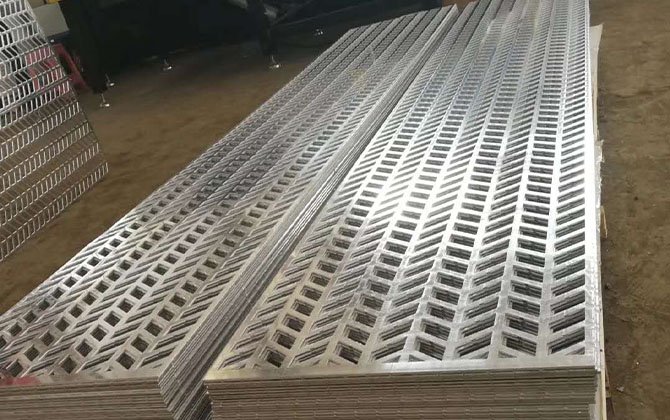

Cerca de jardim
Assista ao processo
-
Parede de cortina estampada
Assista ao processo
-

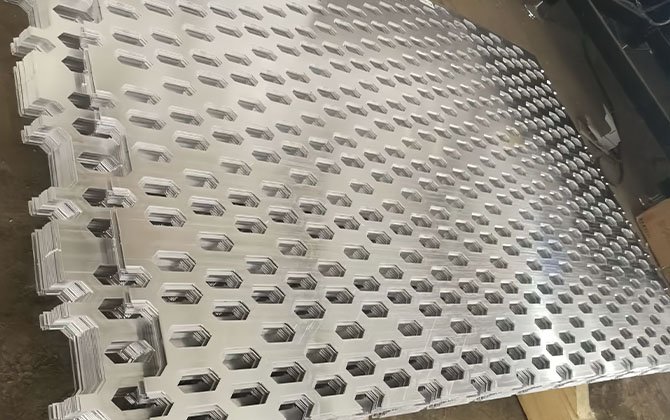

Fachada do edifício Showroom
Assista ao processo
Apresentação de Caso
-
Armário de unidade de CA
-
Churrasqueiro
-
Muro de cortina de construção
-
Barreira de som para autoestradas
-
Ar condicionado
-
Painel de revestimento em alumínio
-
Gabinete de gabinete
-
Armário de arquivo
··· Verifique a correspondência do seu setor ···
Introdução ao componente
-
01.
Principais características
• Perfuração de alta eficiência: utiliza o armazenamento de energia do volante para um impacto consistente e estável, ideal para produção em massa.
• Custo-benefício: baixo custo do equipamento, estrutura simples, fácil manutenção e baixas despesas operacionais.
• Consumo de energia ultrabaixo: apenas 3 kWh por hora, reduzindo significativamente os custos de produção.
• Torre multiestação: suporta trocas rápidas de ferramentas, reduzindo o tempo de inatividade e melhorando a produtividade.
-
02.

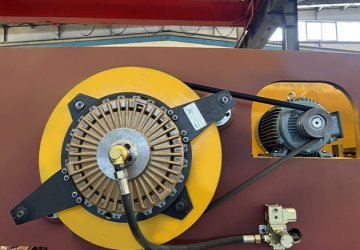

Sistema de volante de inércia
•Saída potente: O sistema de volante patenteado oferece uma potência consistente, reduzindo a carga do motor e garantindo uma produção contínua a alta velocidade.
• Eficiência energética otimizada: o design do volante minimiza o consumo de energia, mantendo um funcionamento estável.
-
03.

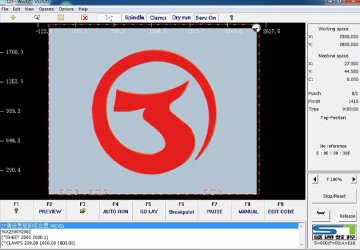

Sistema CNC
•Controlo de precisão: emprega tecnologia de controlo de pulso para um controlo de punção preciso e consistente.
•Programação eficiente: suporta G-code e programação gráfica para facilidade de utilização e redução de erros.
-
04.

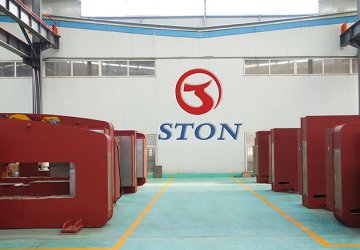

Estrutura do quadro
•Design de alta resistência: estrutura fechada tipo "O", com análise de elementos finitos garantindo uma elevada estabilidade e resistência à vibração.
• Maquinação de precisão: a estrutura é submetida a um recozimento a alta temperatura para eliminar o stress interno. Toda a estrutura é maquinada numa única configuração de fixação, garantindo uma precisão de montagem ideal.
-
05.

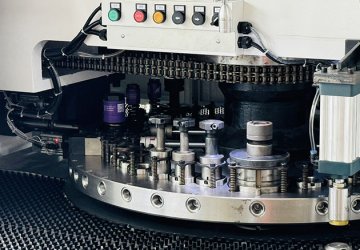

Mecanismo de Transmissão
• Transmissão mecânica: sistema de alta precisão garante uma perfuração estável e prolonga a vida útil do equipamento.
• Fácil manutenção: design simples e fiável para uma fácil manutenção, melhorando a eficiência operacional a longo prazo.
-
06.

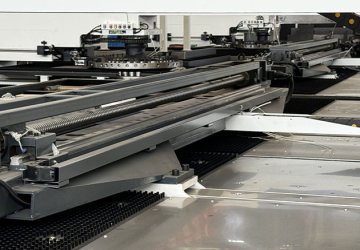

Sistema de alimentação
•Alimentação de alta precisão: as guias dos eixos X e Y e os parafusos de avanço estão integrados, garantindo um manuseamento preciso do material. Os grampos pneumáticos aumentam a estabilidade.
•Sistema de lubrificação: A lubrificação automática multiponto garante uma lubrificação suficiente, reduzindo o desgaste.
-
07.
Segurança e Manutenção
•Design de segurança: equipado com várias características de segurança, como botões de paragem de emergência e sistemas de deteção de falhas para segurança do operador.
•Manutenção simplificada: o design otimizado reduz os requisitos de manutenção diária, minimizando o tempo de inatividade e aumentando a produtividade global.
